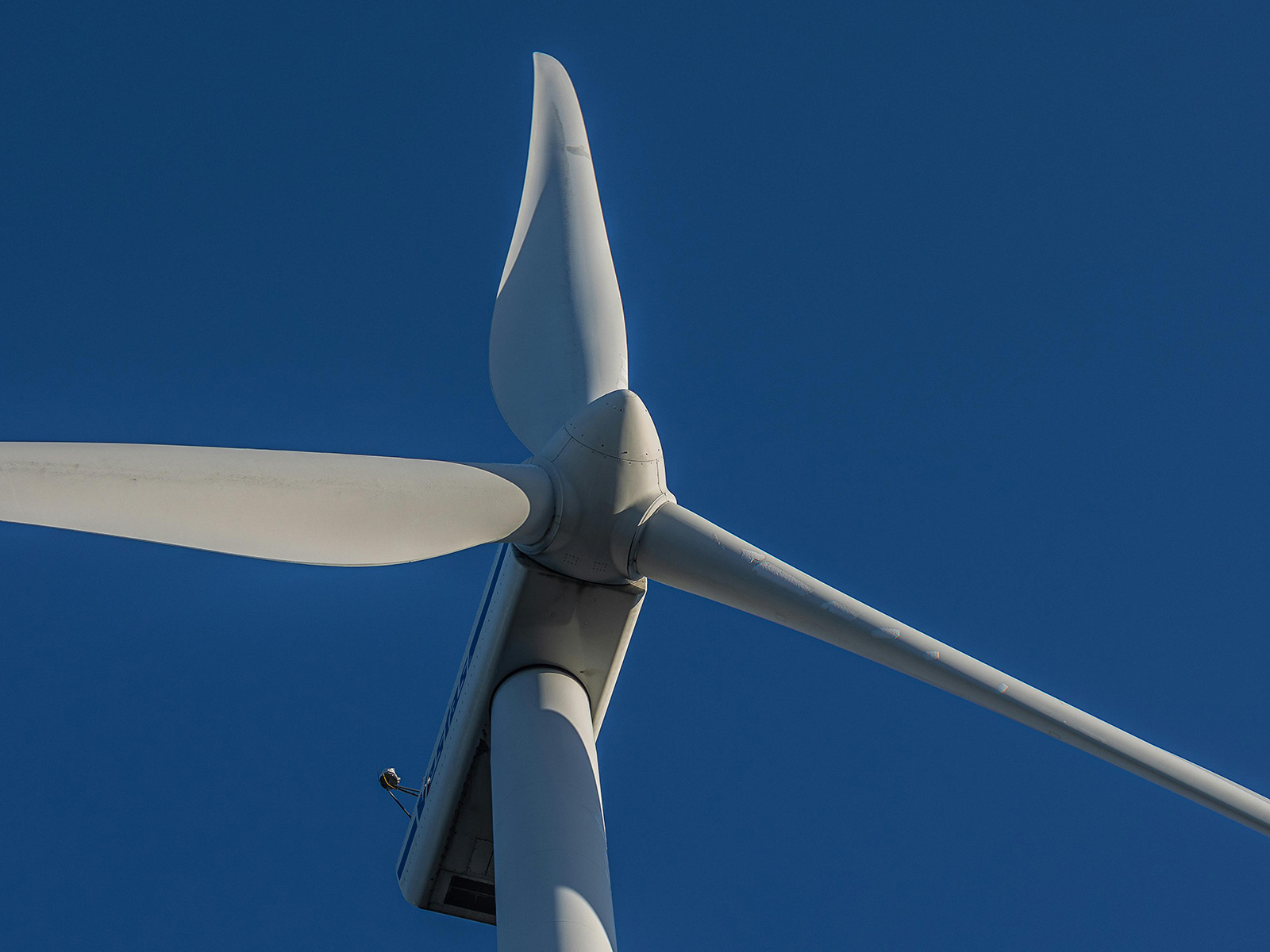

Dlaczego aerodynamika jest fundamentem działania każdej turbiny
W małej turbinie wiatrowej niemal cały potencjał energetyczny wynika z jakości aerodynamicznej łopat. Generator, sterownik, maszt i fundament są jedynie elementami pomocniczymi, które pozwalają wykorzystać energię odebraną przez wirnik. Łopata jest jedynym elementem, który faktycznie „widzi” wiatr. Jeśli łopata jest zaprojektowana źle, turbina nie będzie produkować energii niezależnie od tego, jak dobry generator został zastosowany. Zasady aerodynamiki, które pozwalają łopacie wygenerować siłę nośną i moment obrotowy, są takie same jak w przypadku skrzydeł samolotów czy śmigieł helikopterów. Różnica polega na tym, że turbina musi pracować w warunkach bardzo zmiennej prędkości wiatru, często turbulentnego, a jej łopaty nie mają możliwości aktywnej zmiany geometrii. Dlatego dobrze zaprojektowana łopata musi generować siłę nośną w szerokim zakresie prędkości przepływu powietrza. W małych turbinach liczy się także bardzo niska prędkość startowa, dlatego profil łopaty musi być efektywny już przy niewielkiej energii dostępnej w strudze wiatru.
Jak łopata generuje siłę nośną i moment obrotowy
Łopata turbiny działa jak skrzydło. Kiedy wiatr opływa profil aerodynamiczny, powstaje różnica ciśnienia między górną a dolną powierzchnią łopaty. Ta różnica generuje siłę nośną. W turbinie siła nośna nie działa pionowo jak w skrzydle samolotu, lecz poprzecznie do tarczy wirnika i powoduje obrót. Warto zrozumieć, że turbina nie jest napędzana „pchaniem” wiatru, jak często twierdzi się w materiałach popularnonaukowych. Wirnik pracuje dzięki sile nośnej, a nie sile oporu. Opór aerodynamiczny działa hamująco, a nie napędzająco. Dlatego nowoczesne wirniki mają bardzo smukłe łopaty, które redukują opór i maksymalizują siłę nośną. Kiedy prędkość wiatru rośnie, rośnie również siła nośna, co zwiększa moment obrotowy działający na wał turbiny. Jednak przy pewnym poziomie prędkości nośność osiąga maksimum, a dalszy wzrost prędkości powoduje przeciągnięcie, czyli utratę opływu. Dlatego łopaty muszą być zaprojektowane tak, aby pracować stabilnie bez przeciągnięcia przy różnych kątach natarcia i prędkościach wiatru.
Kąt natarcia łopaty i jego kluczowa rola
Kąt natarcia jest to kąt między kierunkiem przepływu powietrza a cięciwą profilu aerodynamicznego łopaty. Nawet niewielkie zmiany kąta powodują duże zmiany siły nośnej i oporu. W turbinach małych kąt natarcia nie może być dynamicznie regulowany, więc jego właściwy dobór staje się kluczowym parametrem projektowym. Zbyt mały kąt natarcia oznacza, że łopata nie wygeneruje wystarczającej siły nośnej przy słabym wietrze. Zbyt duży kąt natarcia spowoduje przeciągnięcie, utratę opływu i drastyczny spadek efektywności, a w skrajnych przypadkach nadmierne drgania wirnika. W praktyce łopata turbiny musi mieć kąt natarcia zoptymalizowany dla pewnej prędkości obrotowej. Kiedy wiatr jest słaby, kąt ten działa w zakresie zapewniającym start i powolne obroty. Przy wietrze umiarkowanym generuje maksymalną siłę nośną. Przy silnym wietrze konstrukcja wirnika musi umożliwiać automatyczne zmniejszenie efektywnego kąta natarcia poprzez odchylenie wirnika lub skręcenie konstrukcyjne łopaty. Dzięki temu turbina nie ulega przeciążeniu.
Skok łopaty i jego wpływ na pracę turbiny
Skok łopaty, czyli zmiana położenia profilu aerodynamicznego wzdłuż jej długości, odpowiada za to, jak łopata zachowuje się przy różnych prędkościach obrotowych. W przeciwieństwie do śmigieł lotniczych, łopaty turbin wiatrowych zwykle nie mają zmiennego skoku, więc ich geometria musi być dopasowana do średniej prędkości pracy wirnika. Skok łopaty zmienia efektywny kąt natarcia na różnych odcinkach łopaty i pozwala utrzymać optymalne warunki aerodynamiczne. Wirnik wiruje, więc prędkość liniowa końcówki łopaty jest znacznie większa niż jej części przy piaście. Oznacza to, że kąt natarcia musi być mniejszy na końcówkach, aby uniknąć przeciągnięcia przy wysokiej prędkości liniowej. Jednocześnie bliżej piasty kąt natarcia musi być większy, aby skompensować mniejszą prędkość liniową i zapewnić efektywną siłę nośną. Dzięki odpowiednio dobranemu skokowi łopata pracuje równomiernie na całej długości, a wirnik osiąga efektywność aerodynamiczną bliską wartości maksymalnej dla danego profilu.
Dlaczego końcówki łopat są kluczowe dla efektywności
Końcówki łopat są najbardziej newralgicznym obszarem aerodynamicznym. To właśnie tam powstają zawirowania końcowe, które generują straty energii i obniżają sprawność turbiny. Kiedy powietrze z obszarów wysokiego ciśnienia przechodzi w obszary niskiego ciśnienia przy krawędzi łopaty, powstaje wir, który odprowadza energię z układu i tworzy turbulencję. W dużych turbinach stosuje się specjalne końcówki łopat, takie jak winglet czy sabre tip, aby zminimalizować zawirowania. W małych turbinach również stosuje się rozwiązania aerodynamiczne poprawiające pracę końcówek, choć często są one uproszczone ze względu na ograniczenia produkcyjne. Dobrze zaprojektowana końcówka łopaty może zwiększyć efektywność turbiny nawet o kilka do kilkunastu procent, ponieważ redukuje straty wynikające z oporu indukowanego. W małych turbinach każdy procent jest szczególnie cenny, ponieważ pracują one w bardziej niestabilnym wietrze niż turbiny przemysłowe.
Jak prędkość obrotowa wpływa na aerodynamikę łopat
W małych turbinach wiatrowych kluczowym parametrem jest współczynnik szybowania łopaty określany jako tip speed ratio (TSR), czyli stosunek prędkości końcówki łopaty do prędkości wiatru. Jeśli TSR jest zbyt niski, łopata „nie nadąża” za opływem, a wiatr przepływa przez wirnik bez generowania optymalnej siły nośnej. Jeśli TSR jest zbyt wysoki, opór gwałtownie rośnie, a łopata traci efektywność. Dla większości małych turbin TSR mieści się w zakresie 5–7, co oznacza, że końcówki łopat poruszają się pięć do siedmiu razy szybciej niż wiatr. Wirniki o większej liczbie łopat mają niższy TSR, a wirniki szybkie (dwóch- lub trzyłopatowe) pracują w zakresie wyższych wartości. Odpowiednia prędkość obrotowa jest kluczem do zachowania stabilnych sił aerodynamicznych. Jeżeli turbina obraca się zbyt wolno – nie generuje odpowiedniej siły nośnej. Jeżeli obraca się zbyt szybko – traci opływ i rozwija niebezpieczne oscylacje aerodynamiczne.
Dlaczego duża liczba łopat nie oznacza większej efektywności
Wielu inwestorów błędnie zakłada, że turbina z wieloma łopatami jest bardziej efektywna, ponieważ „chwyta więcej wiatru”. To nieprawda. Wirniki wielołopatowe są stosowane wyłącznie tam, gdzie potrzebne są bardzo niskie prędkości obrotowe i duży moment przy niskim wietrze, na przykład w starych pompach wodnych lub niektórych turbinach o pionowej osi obrotu. W nowoczesnych turbinach poziomych zwiększenie liczby łopat powoduje wzrost oporu, zmniejszenie TSR i obniżenie efektywności aerodynamicznej. Największą sprawność aerodynamiczną mają wirniki trzyłopatowe, które osiągnęły optymalny kompromis między momentem obrotowym a oporem. Dwie łopaty są jeszcze szybsze, ale mniej stabilne. Cztery lub więcej łopat powodują nadmierny opór i dramatyczny spadek sprawności. Dlatego profesjonalne turbiny – zarówno duże, jak i małe – niemal zawsze mają trzy łopaty. To optymalna liczba wynikająca z fizyki przepływu powietrza.
Rola profilu aerodynamicznego w pracy małej turbiny
Profil aerodynamiczny łopaty decyduje o jej zdolności do generowania siły nośnej i minimalizowania oporu. Profile stosowane w małych turbinach często bazują na profilach opracowanych przez NACA lub DU, ale są modyfikowane pod kątem stabilności przy niskich Reynoldsach. W dużych turbinach przepływ powietrza jest stabilniejszy, a prędkości są wysokie, więc profile mogą być cienkie i smukłe. W małych turbinach przepływ jest bardziej podatny na separację i zawirowania, dlatego profile są nieco grubsze i mają większą odporność na przeciągnięcie. Małe turbiny wymagają profili niezwykle tolerancyjnych, ponieważ pracują w wietrze turbulentnym, zmiennym i często poruszają się poniżej optymalnego zakresu Reynoldsów. To sprawia, że aerodynamika małych turbin jest znacznie trudniejsza niż w dużych jednostkach, a jednocześnie ma większy wpływ na ich efektywność.
Jak turbulencja wpływa na pracę łopat
Turbulencja jest jednym z największych wrogów małych turbin wiatrowych. Powietrze turbulentne ma nieregularny profil prędkości, co powoduje, że kąt natarcia zmienia się dynamicznie. Dla łopaty oznacza to ciągłe mikroprzeciągnięcia i odzyskanie opływu. W efekcie spada produkcja energii, a wirnik doświadcza dodatkowych obciążeń zmęczeniowych. Na terenach zabudowanych, w pobliżu drzew czy w terenach górzystych turbulencja może obniżyć produkcję energii o 20–50 procent. Dlatego małe turbiny wymagają wysokiego masztu, aby pracować w stabilnym, laminarno-umiarkowanym przepływie powietrza. Nawet najlepszy wirnik traci większość swojej efektywności, jeśli pracuje w silnie zaburzonym przepływie. To jeden z powodów, dla których inwestorzy często są rozczarowani niską produkcją – turbina nie pracuje w wietrze swobodnym, tylko w chaotycznym strumieniu powietrza odbitym od przeszkód.
Dlaczego długość łopaty jest ważniejsza niż moc generatora
Generator turbiny nigdy nie zdecyduje o jej produkcji energetycznej, jeśli wirnik jest zbyt mały. Kluczowym parametrem jest powierzchnia omiatania, czyli obszar koła wirnika. Energia dostępna w wietrze rośnie z sześcianem prędkości i liniowo z powierzchnią omiatania. Oznacza to, że niewielkie zwiększenie średnicy wirnika daje ogromny wzrost produkcji energii. Dlatego turbiny o tej samej mocy znamionowej, ale o różnych średnicach wirnika, mogą produkować zupełnie inne ilości energii. Jeśli turbina ma krótkie łopaty, nie będzie pracowała efektywnie w słabym wietrze, niezależnie od jakości generatora. Duże łopaty „chwytają” więcej wiatru, generują większą siłę nośną i lepiej radzą sobie w warunkach typowych dla Polski, gdzie dominują wiatry 3–6 m/s. To jeden z powodów, dla których profesjonalne turbiny o małej mocy posiadają proporcjonalnie duże wirniki.
Jak łopata turbinowa radzi sobie w słabym wietrze
W słabym wietrze najważniejsza jest zdolność łopaty do wytworzenia siły nośnej przy minimalnej energii dostępnej w strudze. Oznacza to, że profil aerodynamiczny musi być kompromisem między niskim oporem a wysoką nośnością. Zbyt cienkie łopaty nie generują wystarczającej nośności przy małych Reynoldsach. Zbyt grube mają zbyt duży opór. Dlatego producenci małych turbin stosują specjalne profile o zwiększonej odporności na separację przepływu. W słabym wietrze turbina korzysta również z efektu samowspomagania. Kiedy wirnik zacznie się obracać, rośnie prędkość liniowa końcówki łopaty, a to zwiększa lokalny współczynnik Reynolds i poprawia aerodynamikę. Dlatego turbiny z lżejszymi wirnikami startują szybciej. Zbyt ciężkie wirniki lub źle wyważone łopaty mają duży moment bezwładności i wymagają silniejszego wiatru do startu. To jeden z powodów, dla których turbiny niskiej jakości radzą sobie słabo w polskich warunkach – ich łopaty nie są zaprojektowane z myślą o słabym wietrze.
Jak łopaty zachowują się przy silnym wietrze
Przy silnym wietrze rośnie siła nośna, ale również opór i obciążenia dynamiczne. Jeśli łopata jest zaprojektowana źle, dochodzi do przeciągnięcia, co powoduje gwałtowne drgania i spadek efektywności. W profesjonalnych turbinach stosuje się rozwiązania aerodynamiczne pozwalające na automatyczne odciążenie łopaty w silnym wietrze. Jednym z nich jest skręt aerodynamiczny łopaty. Kiedy łopata jest zaprojektowana z odpowiednim skręceniem wzdłuż długości, kąt natarcia zmniejsza się automatycznie wraz ze wzrostem prędkości liniowej wirnika. Dzięki temu wirnik nie przekracza krytycznego kąta natarcia, a turbina może pracować stabilnie nawet przy porywach. To rozwiązanie pozwala na zachowanie wysokiej sprawności przy szerokim zakresie prędkości wiatru, bez konieczności stosowania skomplikowanych systemów aktywnej regulacji.
Czy łopaty turbin „ciągną” wiatr czy są przez niego „pchane”
To jedno z najczęściej zadawanych pytań. Łopaty nie są pchane przez wiatr. To uproszczony, ale błędny obraz ich pracy. Łopaty generują siłę nośną, która działa poprzecznie do kierunku wiatru. Ten efekt jest podobny do działania skrzydeł samolotu czy żaglówki, która potrafi płynąć pod wiatr. Turbina działa dzięki różnicy ciśnień, a nie dzięki sile oporu. W praktyce oznacza to, że optymalna praca łopaty wymaga wysokiej jakości opływu. Jeśli łopata byłaby „pchana”, jej sprawność byłaby bliska zera, ponieważ opór aerodynamiczny jest znacznie mniejszy od energii dostępnej w nośności. Dlatego dobre łopaty są wąskie, smukłe, o aerodynamicznym profilu, a nie szerokie i płaskie. Łopata „chwyta” wiatr poprzez generowanie nośności, a nie poprzez bierne ustawienie w strumieniu powietrza.
Wpływ szorstkości powierzchni łopaty na jej aerodynamikę
Nawet najmniejsze zanieczyszczenia na powierzchni łopaty – piasek, pył, owady czy zamarznięta wilgoć – mają znaczący wpływ na jej właściwości aerodynamiczne. Szorstka powierzchnia zwiększa opór i zmniejsza siłę nośną, ponieważ zaburza laminarny przepływ powietrza. W dużych turbinach takie zjawisko może obniżyć produkcję energii nawet o kilkanaście procent, a w małych jeszcze bardziej, ponieważ pracują one w niższych Reynoldsach, gdzie opływ jest bardziej wrażliwy na zakłócenia. Dlatego łopaty muszą być wykonane z materiałów odpornych na degradację powierzchni i odpowiednio chronione przed UV oraz wilgocią. W tanich turbinach powierzchnia łopat często ulega zmatowieniu po kilku latach, co pogarsza ich aerodynamikę i obniża produkcję energii. W profesjonalnych turbinach stosuje się powłoki gładzące i zabezpieczenia przeciwerozyjne, które znacząco wydłużają żywotność aerodynamiczną łopat.
Dlaczego łopaty turbin muszą być idealnie wyważone
Niewyważenie łopaty powoduje drgania wirnika, które przenoszą się na maszt, fundament, generator oraz łożyska. Oprócz zwiększonego zużycia mechanicznego prowadzi to również do pogorszenia pracy aerodynamicznej. Kiedy łopata drga, jej kąt natarcia zmienia się dynamicznie, co prowadzi do mikroprzeciągnięć i strat energii. Niewyważenie powoduje również zmienność prędkości obrotowej, która wpływa na TSR i destabilizuje cały wirnik. To dlatego turbiny niskiej jakości, których łopaty są produkowane bez precyzyjnej kontroli masy i geometrii, mają dużo niższą efektywność. Każda łopata musi mieć identyczną masę, środek ciężkości, skręcenie oraz geometrię. Profesjonalne łopaty są wyważane dynamicznie na specjalnych stanowiskach testowych, co zapewnia cichą, płynną pracę i wysoką sprawność aerodynamiczną.
Jak łopaty przechwytują maksymalną ilość energii z wiatru
Teoretyczna maksymalna sprawność turbiny określona przez limit Betza wynosi 59,3 procent. Oznacza to, że żadna turbina nie może przechwycić więcej niż 59,3 procent energii kinetycznej zawartej w wietrze. W praktyce małe turbiny osiągają sprawność 30–45 procent, a najlepsze modele mogą przekraczać 45 procent w optymalnych warunkach. Jak łopata osiąga wysoką sprawność? Poprzez precyzyjne dopasowanie profilu aerodynamicznego, skręcenia, skoku, kąta natarcia i długości. Kluczowym elementem jest także minimalizacja strat indukowanych, oporu czołowego oraz turbulencji końcowych. Kiedy wszystkie te elementy działają harmonijnie, łopata zamienia znaczną część energii wiatru w energię mechaniczną. W słabym wietrze najważniejsze są niska masa, wysoka nośność i tolerancja na separację. W silnym wietrze liczy się stabilność i odporność na przeciążenia aerodynamiczne. Dlatego projekt łopaty turbiny jest znacznie bardziej skomplikowany niż mogłoby się wydawać na pierwszy rzut oka.
Dlaczego małe turbiny wymagają lepszego projektu aerodynamicznego niż duże
Duże turbiny przemysłowe pracują na wysokości ponad 100 metrów, gdzie wiatr jest stabilny i laminarno-słabo turbulentny. Małe turbiny pracują na 10–20 metrach, gdzie wiatr jest znacznie bardziej chaotyczny. Przepływy w niskich Reynoldsach są podatne na separację, a opływ łopaty łatwo ulega zaburzeniom. Oznacza to, że projekt małej łopaty musi uwzględniać znacznie trudniejsze warunki pracy. Profil musi być bardziej tolerancyjny, skręcenie bardziej precyzyjnie dobrane, a geometria mniej podatna na mikroprzeciągnięcia. Dodatkowo małe turbiny są bardziej wrażliwe na masę łopat, ponieważ nadmierny moment bezwładności utrudnia start i pogarsza reakcję na zmieniający się wiatr. Z tego powodu projekt łopaty do małej turbiny wiatrowej jest często bardziej wymagający niż projekt jej dużego odpowiednika, mimo że koszt produkcji jest wielokrotnie niższy.
Podsumowanie: jak łopaty naprawdę „chwytają” wiatr
Łopaty małej turbiny wiatrowej „chwytają” wiatr nie poprzez bierne ustawienie w kierunku przepływu, lecz poprzez aktywne generowanie siły nośnej, która wprawia wirnik w ruch. Ich efektywność zależy od kąta natarcia, skoku, skręcenia, profilu aerodynamicznego, długości, gładkości powierzchni, wyważenia oraz optymalnej prędkości obrotowej określonej współczynnikiem TSR. Łopaty muszą być zaprojektowane z ogromną precyzją, aby radziły sobie zarówno w słabym, turbulentnym wietrze, jak i w porywach. To właśnie aerodynamika decyduje o tym, czy turbina pracuje dobrze, czy słabo, czy startuje przy 2 m/s, czy dopiero przy 5 m/s, oraz czy jest w stanie generować energię efektywnie przez wiele lat. Małe turbiny pracują w najtrudniejszych możliwych warunkach aerodynamicznych, dlatego jakość łopat jest absolutnie kluczowym elementem ich konstrukcji. Zrozumienie tej zasady pozwala świadomie ocenić różnice między turbinami i wybrać model, który przyniesie realne korzyści energetyczne.
